Coordenação e Seletividade da Proteção:
Atuação Inteligente e Minimização de Interrupções

Buscamos garantir que o sistema de proteção elétrica opere de forma coordenada e seletiva. Isso significa que, em caso de uma falha, apenas o dispositivo de proteção mais próximo do defeito atuará, isolando a menor parte possível do sistema e minimizando as interrupções no fornecimento de energia. Nossos serviços incluem:

• Análise das Curvas de Atuação dos Dispositivos: Estudamos as características de tempo-corrente dos relés de proteção, disjuntores e fusíveis, compreendendo como eles atuam em diferentes níveis de corrente de falta.

• Definição de Ajustes Ótimos (Settings): Calculamos e recomendamos os ajustes ideais para cada dispositivo de proteção, assegurando que eles atuem de forma rápida e seletiva, evitando disparos indevidos e garantindo a continuidade operacional.

• Estudos de Seletividade Cronológica, Lógica e Amperimétrica: Analisamos a coordenação temporal entre os dispositivos em cascata e, quando aplicável, projetamos lógicas de proteção mais complexas para garantir a seletividade em sistemas mais elaborados.

• Elaboração de Diagramas Unifilares Protegidos e Coordenados: Documentamos graficamente a lógica de proteção do sistema, incluindo os ajustes dos dispositivos e as zonas de proteção, facilitando a compreensão e a operação do sistema.

• Simulações Dinâmicas: Utilizamos softwares especializados para simular o comportamento do sistema de proteção durante faltas, validando a coordenação e a seletividade dos dispositivos.

Como funciona a coordenação e seletividade da proteção

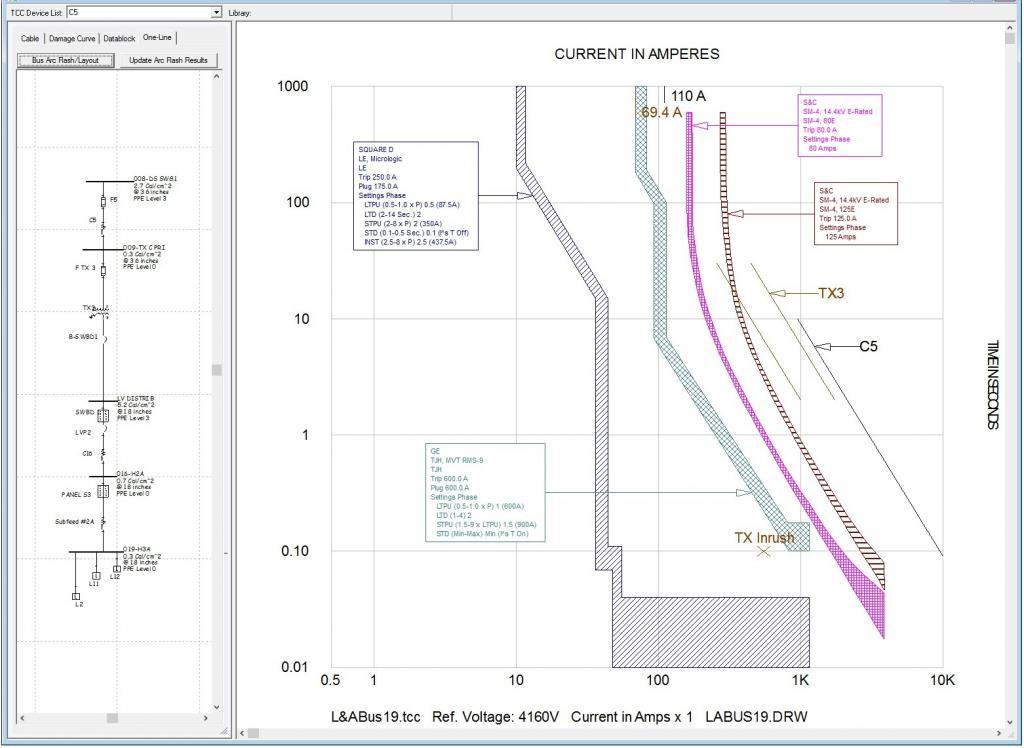

A coordenação baseia-se na curva tempo-corrente (TCC) de cada dispositivo: um gráfico em escala log-log que relaciona a corrente ao tempo de atuação. Ao sobrepor as curvas de todos os dispositivos em série — o coordenograma — verifica-se se o dispositivo a jusante atua antes do de montante.

Tipos de seletividade

Relés 50/51 e a norma IEC 60255

As funções de sobrecorrente têm números ANSI: 50 (instantânea) atua sem atraso intencional para faltas severas, e 51 (temporizada) atua por uma curva inversa. As curvas dos relés digitais seguem a IEC 60255, base para ajustar o escalonamento no coordenograma.

Quando o estudo de coordenação é exigido

Em novas instalações industriais/prediais; ampliações que alterem os níveis de curto-circuito; comissionamento de subestações; instalações com geração própria ou paralelismo; e como insumo do estudo de energia incidente, já que o tempo de atuação influencia a energia liberada na falta.

Perguntas frequentes

Qual a diferença entre coordenação e seletividade?

Coordenação é o ajuste conjunto das curvas para que os dispositivos atuem de forma ordenada. Seletividade é o resultado: na falta, apenas o dispositivo mais próximo do defeito opera, isolando a menor parte possível do sistema.

O que é um coordenograma?

É o gráfico, em escala log-log, que sobrepõe as curvas tempo-corrente de todos os dispositivos em série de um circuito, permitindo verificar se há margem suficiente entre eles para garantir a seletividade.

O que significam as funções 50 e 51 de um relé?

São códigos ANSI para sobrecorrente. A 50 é a instantânea (sem atraso intencional, para faltas severas); a 51 é a temporizada, por curva inversa conforme a IEC 60255.

O estudo de coordenação tem relação com arco elétrico?

Sim. A energia incidente de arco (cal/cm²) depende do tempo de atuação da proteção: quanto mais rápido se elimina a falta, menor a energia. Por isso o estudo de coordenação costuma anteceder o de energia incidente.
